如果您正要购买新的电动汽车充电站,您可能有兴趣知道可以使用一些Arduino硬件构建自己的电动汽车充电器。PedroNeves创建了一个分步教程视频,带您完成使用ArduinoUno和定制护罩构建功能齐全且安全的电动汽车充电器的过程。通过遵循本文中概述的步骤,您将更深入地了解实现您自己的电动汽车充电站所需的必要组件、组装程序和编程。
安全优先
在处理电气系统时,安全至关重要。为了确保对用户和设备的保护,您的充电站将配备具有过流功能的漏电断路器(RCBO)。这一重要的安全功能可防止电击并最大限度地降低风险,从而保证充电器的使用寿命和可靠性。

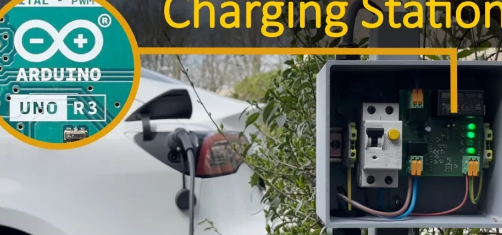

DIYArduino电动汽车充电器
ArduinoUno是一款多功能微控制器,可充当充电站的大脑。要与ArduinoUno连接,您需要一个自定义扩展板,其中包含继电器、晶体管、电源和运算放大器等基本组件。这些组件协调工作,确保高效的电源管理和平稳的充电过程。
ArduinoUno微控制器
带有继电器、晶体管、电源和运算放大器的定制屏蔽
用于对Arduino进行编程的USB电缆
安装了VisualStudioCode和PlatformIO扩展的笔记本电脑
在YouTube上观看此视频。
对充电器进行编程
要让您的电动汽车充电站投入使用,您需要对ArduinoUno进行编程。通过USB将Arduino连接到笔记本电脑,并使用VisualStudioCode和PlatformIO扩展来获得无缝的编码和调试体验。该充电器的源代码可在GitHub上轻松获取,从而实现轻松访问、版本控制和社区协作的机会。
通过USB将ArduinoUno连接到您的笔记本电脑
使用PlatformIO扩展打开VisualStudioCode
从GitHub存储库访问充电器的源代码
自定义代码并将其上传到ArduinoUno
组装你的充电站
组装电动汽车充电站需要对细节一丝不苟。这些组件牢固地安装在防护外壳内的DIN上,确保稳定性和安全性。遵循全面的接线说明并策略性地放置每个组件,以优化功能并最大程度地减少潜在危险。
组装过程的关键步骤:
将组件安装在DIN上
仔细遵循接线说明
确保外壳内组件的正确放置
仔细检查所有连接的准确性和安全性
严格的测试和验证
在您的电动汽车充电站准备投入实际使用之前,必须经过彻底的测试以验证其性能。从基本的电源测试开始,以确保充电器正确开机。接下来,将充电器连接到电动汽车模拟器,以验证其在受控环境中的功能。最后,用实际的电动汽车测试充电器,以确认其在现实场景中的兼容性和可靠性。
测试阶段:
基本功率测试
电动汽车模拟器测试
电动汽车的实际测试
未来的增强功能
PedroNeves设计的DIY电动汽车充电站考虑到了未来升级的可能性。一项显着的增强是电流测量功能的集成。通过添加此功能,您将能够更详细地监控充电过程,从而为充电器的效率和安全性提供有价值的见解。此次升级为进一步优化和改进铺平了道路。
使用Arduino构建您自己的低成本电动汽车充电站不仅是一个实用项目,也是一个令人难以置信的学习机会。它可以让您深入电子和电动汽车技术的世界,获得Arduino编程和硬件组装的实践经验。
